1. 系统概述

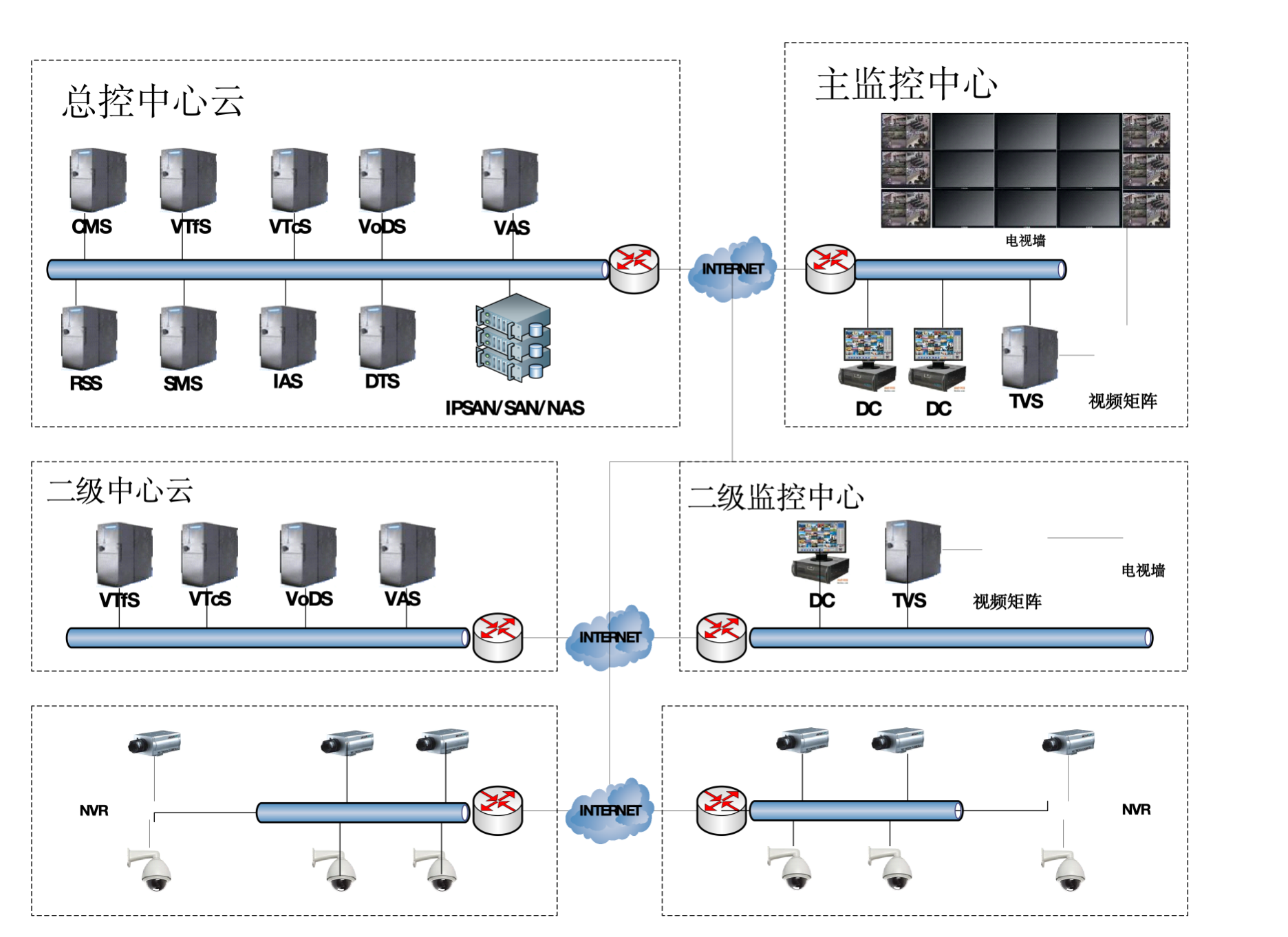

1.1 系统组成模块

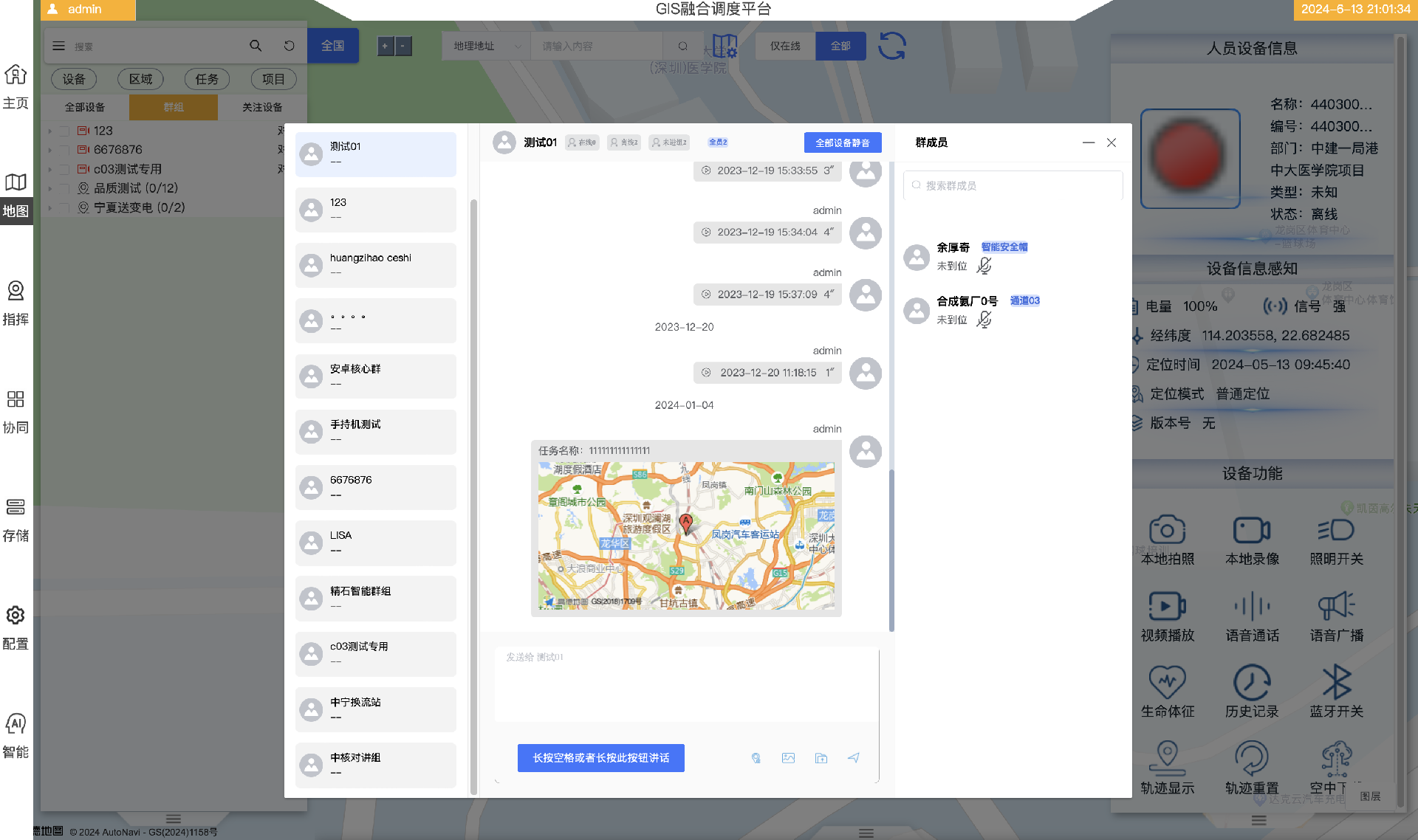

1.1.1 桌面客户端DC

DC（Desktop Client）是运行在PC上的客户端，基于数据驱动的web框架VUE开发，实现系统所有的用户交互，DC将实现《第二章系统功能》描述的全部功能。

1.1.2 移动客户端MC

MC（Mobile Client）是运行在移动终端上的客户端，主要处理需要及时响应的消息、事件。

报警信息推送，将设备故障报警、智能分析报警等信息推送到移动终端，用户可以及时查看，报警信息关联的实时视频或录像同步推送到移动终端。

实时视频推送，将实时视频通过子码流的方式推送到移动终端，可以查阅、录像、截图。

录像视频推送，将录像视频通过子码流的方式推送到移动终端，可以回放、截图、下载。

视频监控点位标记，获取视频监控点位的现场坐标信息，拍摄视频监控点位的现场图片，上传到后台。

视频共享，分享实时视频和录像回放画面到微信。

1.1.3 中心管理服务CMS

CMS（Central Management Server）是整个系统的核心单元，处理所有模块间的信令交换。

保障所有服务模块和设备接入系统的合法性。

负责所有服务模块和设备的自动注册和心跳维护。

负责所有服务模块和设备的配置维护。

负责所有服务模块和设备的时间同步。

负责操作日志、报警日志查询。

负责报表管理功能。

负责整个系统的信令路由，DC和MC对多部署服务（例如VTfS、VTcS、VoDS等）的操作指令，由CMS确定发送给哪个服务。

负责系统自运行指令的路由，从数据库中读取录像计划分发给指定的RSS；从数据库中读取轮巡计划分发给指定VAS；从数据库中读取设备检测任务分发给指定的DTS；从数据库中读取智能分析任务分发给指定的IAS。

1.1.4 流媒体转发服务VTfS

VTfS（Video Transfer Server）是流媒体转发服务，前端设备由于硬件条件限制无法输出多路视频流时启动流媒体转发服务,按需复制视频流，可变码流。

提供CMS进行流媒体资源的路由设置功能。

响应DC/MC/VTcS/RSS/IAS发起的流媒体资源连接请求，并根据CMS设置的流媒体资源路由完成对下级设备的流媒体资源连接。

监视自身的各流媒体连接状态，并对CMS提供相关状态通知和查询。

1.1.5 流媒体转码服务VTcS

VTcS（Video Transcoding Server）是流媒体转码服务，为了实现一些特殊功能，需要把前端设备固有网络传输协议和视频编码格式转换成标准的、统一的格式。

VTcS支持的网络协议包括：RTSP、RTMP、HTTP_FLV、WEBSOCKET

VTcS支持的编码格式包括：MPEG4、H.264、H.265f

1.1.6 流媒体点播服务VoDS

VoDS（Video on Demond Server）是流媒体点播服务，处理视频文件的播放请求。

响应DC/MC/VTcS/IAS发起的录像文件播放的请求，文件下载的请求。

1.1.7 视频轮巡服务VAS

VAS（Video Alternate Server）视频轮巡服务响应CMS分发的轮巡预案，生成码流推送到DC。

1.1.8 智能分析服务IAS

IAS（Intelligent Analysis Server）智能分析服务响应CMS分发的智能分析任务。

1.1.9 录像存储服务RSS

RSS（Record Storage Server）录像存储服务主要完成系统中心存储功能。

保障CMS的接入与管理操作合法性。

应仅允许其所在域的CMS对其进行接入和管理操作。

提供时间同步功能(外部系统设置时间或使用NTP协议同步)。

在启动后或网络信息变更后向指定CMS注册相关信息。

提供复位功能，提供系统配置备份功能，提供远程升级文件下载功能，提供远程升级功能，提供网络参数和注册相关参数的配置功能，提供磁盘管理功能。

响应CMS发出的录像请求，根据流媒体资源以及资源获取地址获取到流媒体并进行存储。

响应CMS发出的录像停止，终止流媒体存储并断开与该流媒体的连接。

向CMS提供自身当前各录像文件的相关信息。

1.1.10 系统监测服务SMS

SMS（System Monitoring Server）系统监测服务主要完成对系统整体运行状况的监测。定时获取每个服务的运行状况、资源占用情况、任务执行状态。

1.1.11 电视墙服务TVS

TVS（Television Wall Server）电视墙服务主要完成管理和控制编码矩阵的功能，实现硬件解码高清视频接入大屏显示功能。

1.1.12 设备检测服务DTS

DTS（Device Testing Server）设备检测服务主要完成对前端设备运行状况的监测。定时获取每个设备在线状况、运行参数、视频质量诊断。

1.1.13 开放接口服务OIS

OIS（Open Interface Server）开放接口服务主要完成对第三方提供系统访问的方式。主要支持GB28181、私有协议。

1.1.14 设备接入网关DAG

DAG（Device Access Gateway）设备接入网关是设备接入层模块，向系统提供统一的设备访问接口，不同厂家和品牌对系统透明。支持设备厂家包括：海康、大华、宇视、科达、安讯视、佳信捷、景阳、索尼、霍尼韦尔。向系统提供统一的设备协议访问接口，不同的协议对系统透明。支持的协议包括：ONVIF。

1.1.15 平台接入网关PAG

PAG（Platform Access Gateway）平台接入网关是第三方平台接入层模块，向系统提供统一的平台访问接口，不同的平台对系统透明。支持的平台包括：海康8200、海康8600、海康9500、大华、宇视、GB28181、科达。

1.1.16 数据库接入网关DAG

DAG（Database Access Gateway）数据库接入网关是数据库接入层模块，向系统提供统一的数据库访问接口，不同的数据库对系统透明。支持的数据库包括：Mysql、SQLServer、Oracle、HBase。

1.1.17 地图接入网关MAG

MAG（Map Access Gateway）地图接入网关是地图接入层模块，向系统提供统一的地图访问接口，不同的地图对系统透明。支持的地图包括：百度、天地图、PGIS、ArcGIS、私有引擎。

1.1.18 存储接入网关RSAG

RSAG（Record Storage Access Gateway）存储接入网关是存储介质适配接入层模块，向系统提供统一的存储介质访问接口，不同的存储介质对系统透明。支持的存储介质包括：普通磁盘存储、IPSAN存储、云存储。
